Mejora del cableado del circuito de iluminación del hogar con bloques de terminales

Al actualizar o renovar los circuitos de iluminación del hogar, especialmente en áreas comunes como la sala de estar, el dormitorio principal, el dormitorio secundario y el estudio, se utilizan bloques de terminales Pueden mejorar significativamente la claridad del cableado y la eficiencia del mantenimiento. En lugar del método tradicional de trenzado de cables, los bloques de terminales ofrecen una solución más segura, ordenada y profesional para la transferencia y conexión de cables.

¿Por qué utilizar bloques de terminales en circuitos de iluminación?

Los bloques de terminales permiten conexiones organizadas y seguras entre las líneas eléctricas principales y los circuitos de control de iluminación de cada habitación. Su tamaño compacto y diseño estructurado los hacen ideales para circuitos de baja corriente, como el alumbrado residencial.

Por ejemplo, un bloque de terminales de 4 posiciones puede gestionar eficazmente los circuitos de iluminación de cuatro habitaciones distintas. Así es como funciona:

1. Cables principales: utilice cables con núcleo de cobre de 2,5 mm² para transportar la energía desde el disyuntor de iluminación.

2. Cables de control de iluminación: utilice cables con núcleo de cobre de 1,5 mm² para conectar interruptores individuales y portalámparas.

Guía de cableado paso a paso

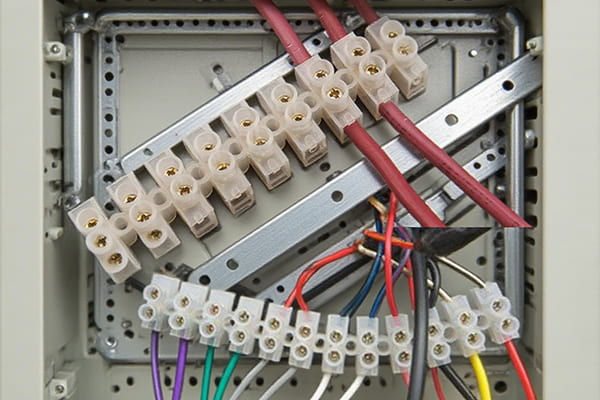

1. Planificación en la caja de distribución

Instale un disyuntor de baja capacidad (p. ej., de 6 A) en la caja de distribución de iluminación. Elija una ubicación de montaje adecuada para el bloque de terminales dentro de la caja, ya sea en un riel DIN libre o en un punto fijo. Asegure el bloque con un destornillador.

2. Conexión de los cables de alimentación principales

Desde el disyuntor de iluminación, extraiga un cable con corriente de 2,5 mm².

Pele aproximadamente 8 mm de aislamiento e insértelo en el orificio izquierdo de la primera posición del bloque de terminales. Apriete el tornillo para fijarlo.

Luego, toma un cable neutro de la barra neutra, insértalo en el orificio derecho de la misma posición y asegúralo también.

3. Cableado de derivación para cada habitación

Sala de estar: Conecte un cable de 1,5 mm² con corriente al orificio izquierdo de la posición 2 y llévelo hasta la entrada del interruptor de luz. Conecte la salida del interruptor al terminal con corriente del portalámparas. Complete el circuito conectando el terminal neutro del portalámparas al orificio derecho de la posición 2.

Dormitorio principal: repita el mismo proceso utilizando la posición 3 del bloque de terminales.

Dormitorio secundario y estudio: Utilice la posición 4 para conectar los circuitos respectivos para cada habitación.

4. Pruebas finales y gestión de cables

Una vez completadas todas las conexiones:

Encienda el disyuntor de iluminación.

Pruebe cada interruptor para asegurarse de que las luces funcionen correctamente.

Cubra los orificios de los terminales no utilizados con cinta aislante por seguridad.

Ordene el cableado interno para mantener una caja de distribución profesional y ordenada.

Beneficios del uso de bloques de terminales en la iluminación del hogar

1. Mantenimiento más sencillo

Si una luz falla en el futuro, puede aislar y probar las derivaciones individuales en el bloque de terminales con un multímetro. Esto facilita identificar si la falla está en el cable, el interruptor o la lámpara, lo cual es mucho más eficiente que solucionar problemas de empalmes de cables torcidos.

2. Cableado estandarizado y seguro

Los bloques de terminales ofrecen una separación clara entre las ramas con corriente y neutro, lo que facilita a electricistas y propietarios de viviendas el rastreo de cada circuito. Este enfoque estructurado cumple con las normas de seguridad eléctrica, minimizando riesgos como conexiones sueltas, chispas o cortocircuitos causados por un aislamiento deficiente o la superposición de cables.

En el cableado residencial moderno, bloques de terminales Ofrecemos una solución limpia, segura y eficiente para circuitos de iluminación. Tanto si es un instalador profesional como un aficionado al bricolaje, incorporar bloques de terminales al sistema de iluminación de su hogar no solo mejora la seguridad y la facilidad de uso, sino que también garantiza que el mantenimiento futuro sea una tarea sencilla. Con solo unas pocas herramientas y el bloque de terminales adecuado, puede actualizar la infraestructura eléctrica de su hogar con confianza.
